Máy nén 3 trục – Nam Kinh
Máy nén 3 đất trục được sử dụng trong phòng thí nghiệm để kiểm tra xác định các chỉ tiêu cơ lý quan trọng của đất xây dựng.
Một trong những phương pháp thí nghiệm quan trọng là dùng máy nén 3 trục để thử nghiệm sức kháng cắt của đất. Độ bền kháng cắt lớn nhất là ứng suất cắt trên mặt phẳng phá hoại, là sức kháng cắt cực đại của mẫu.
Kết quả thu được của phương pháp thí nghiệm này là cơ sở để tính toán thiết kế nền móng công trình xây dựng.
MÁY NÉN ĐẤT 3 TRỤC NAM KINH là thiết bị dùng để thí nghiệm xác định sức kháng cắt không cố kết – không thoát nước; cố kết – không thoát nước và cố kết – thoát nước của đất dính trên thiết bị nén ba trục. TIêu chuẩn thí nghiệm này nằm trong hệ thống của tiêu chuẩn thí nghiệm địa chất công trình phục vụ tính toán thiết kế nền móng công trình xây dựng.
– Thí nghiệm sức kháng cắt không cố kết – không thoát nước UU (Unconsolidated Undrained)
Nguyên tắc phương pháp này gồm việc xác định sức kháng cắt không thoát nước của mẫu đất dính khi mẫu chịu tác động áp lực hông không đổi, đồng thời chịu tác dụng của tải trọng dọc trục, không cho phép thay đổi tổng độ ẩm của mẫu. Thí nghiệm được dùng để xác định độ bền không thoát nước cu và chỉ thích hợp cho đất sét bão hoà, khi φ = 0.
– Thí nghiệm sức kháng cắt cố kết – không thoát nước CU (Consolidated Undrained)
Mẫu trước hết được cố kết trong điều kiện ứng suất đẳng hướng không đổi, thoát nước hoàn toàn (giai đoạn cố kết); sau giai đoạn cố kết tăng tải trọng dọc trục và không cho thoát nước (giai đoạn nén). Trong giai đoạn nén đo sự thay đổi của áp lực nước lỗ rỗng. Thí nghiệm này được dùng để xác định các thông số của ứng suất tổng c, φ và ứng suất hiệu quả c’,φ’; sự thay đổi áp lực nước lỗ rỗng.
– Thí nghiệm sức kháng cắt cố kết – thoát nước, có đo sự thay đổi thể tích CD (Consolidated Drained)
Mẫu thí nghiệm trước tiên được cố kết trong điều kiện ứng suất đẳng hướng không đổi và thoát nước hoàn toàn (giai đoạn cố kết). Sau khi kết thúc giai đoạn cố kết, tăng tải trọng dọc trục với tốc độ nhỏ vừa đủ đảm bảo không xảy ra việc tăng áp lực nước lỗ rỗng (giai đoạn nén) và đo được sự thay đổi thể tích của mẫu. Thí nghiệm này xác định được các thông số về sức kháng cắt hữu hiệu c’ và φ’ khi mẫu bị phá hoại; các đặc trưng biến đổi thể tích trong quá trình cắt mẫu thoát nước tự do.
– Ưu điểm của Máy nén 3 trục
– Được nhập khẩu từ nước ngoài, đây là thiết bị có chất lượng cao, hoạt động rất ổn định. Cấu tạo cơ bản gồm bưồng ba trục có kích thước phù hợp với kích thước của mẫu thí nghiệm. Thích hợp cho sử dụng nước tạo áp lực làm việc không nhỏ hơn 1.700kPa để thực hiện thí nghiệm.
Nắp buồng làm bằng thép không gỉ, được bố trí một nút lỗ thoát khí và ống lót piston gắn khít. Piston truyền tải để tác dụng lực nén dọc trục lên mẫu, sự uốn ngang của piston trong quá trình thí nghiệm là không đáng kể. Khe hở giữa piston và ống lót của nó đảm bảo độ kín.
Thân buồng thí nghiệm hình trụ cấu tạo nguyên khối dày dặn và chịu áp lực tốt, có thể tháo ra để lắp mẫu thí nghiệm và được lắp đủ kín với nắp trên và tấm đế trong buồng. Đế buồng thử nghiệm máy nén 3 trục được chế tạo bằng hợp kim cao cấp chống gỉ và chịu áp lực tốt. Liên kết với những cửa nối ống, mỗi cửa nối ống đều có một van riêng biệt.
THÔNG SỐ KỸ THUẬT
Mẫu: TSZ30-2.0 (mã: TTE 02364)
Xuất xứ: Trung Quốc
Tiêu chuẩn ASTM, AASHTO, TCVN… Dùng nén, xác định độ cứng, đầm chặt vật liệu.
Lực nén tối đa: 30KN
Kèm các phụ kiện tiêu chuẩn
Kích thước Buồng 1 : D39.1mm x 80mm;
Kích thước Buồng 2: D61.8mm x 125mm.
Kích thước mẫu: D39.1x80mm; D61.8x125mm.
Hành trình tấm nén: 0-90mm.
Áp lực buồng: 0-2MPa, điều khiển và hiển thị điện tử
Áp lực ngược: 0-0.8MPa, điều khiển và hiển thị điện tử.
Áp lực nước lỗ rỗng: 0-2MPa
Kích thước phần nén: 500x430x1200mm.
Kích thước phần điều khiển: 500x500x925mm.
Nguồn điện: 220V/50Hz
Trọng lượng: 175kg.

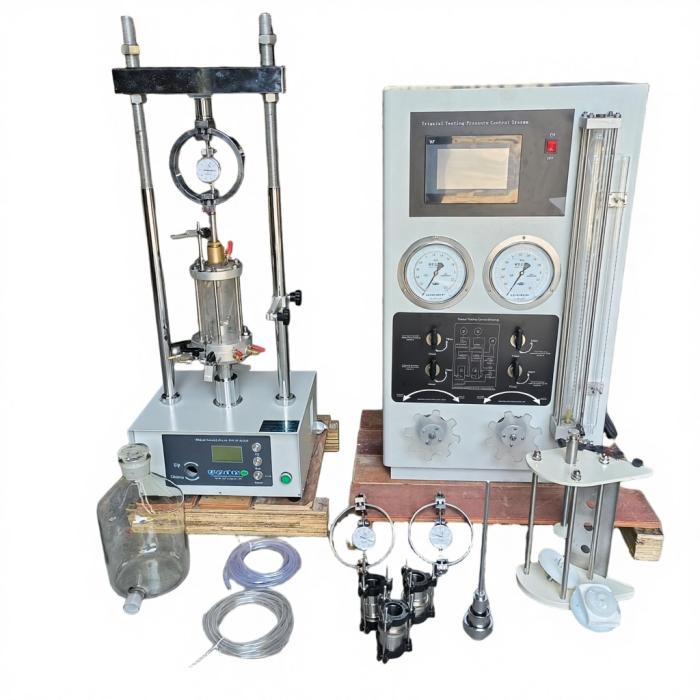

Máy bao gồm: Máy chính, Máy nén, Cung lực 30kN, Cung lực 10kN, Cung lực 1,2kN, 2 Buồng áp, 3 đồng hồ so và các Phụ kiện kèm theo.
